PASĪVAS UN ENERGOEFEKTĪVAS MĀJAS

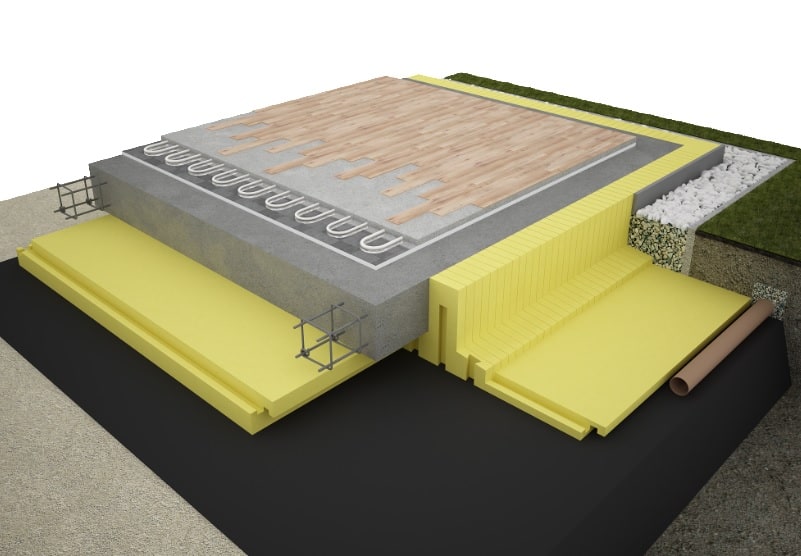

Pamata plāksne ir jaunākais produkts ko piedāvā kompānija Izodom 2000 Polska. Tā sekmīgi aizstāj tradicionālos lentveida pamatus.
Plākšņu ieklāšanai tiek izmantoti veidņu bāzes elementi, ko ražo IZODOM. Tie ļauj iegūt dažādas formas saskaņā ar objekta projektu. Betona marku un armatūru nosaka projektētājs.
Pamata plāksnes biezums ir 25 cm. Izņēmuma gadījumos ir iespējams tās biezumu palielināt līdz 40 cm, izmantojot īpašu uzliku, kas paaugstina apmales elementa augstumu, tā palielinot pamata plāksnes biezumu.
Izolācijas biezums var tikt palielināts par kārtējiem 6, 8, 10 vai 12 cm, izmantojot pamata palīgplāksnes. Turklāt palīgplāksnes ir nepieciešams izvirzīt aiz plākšņu iekšējās kontūras aptuveni 1,5 m attālumā, lai nodrošinātos pret grunts izsalšanu zem pamata plāksnēm.
IZODOM pamata plākšņu priekšrocības:
1. Izpildes ātrums
Pateicoties mūsu elementu izmantošanai, ir iespējams ievērojami samazināt pamatu izbūves laiku līdz 2 – 3 dienām!
2. Stabilitāte
Pamata plāksne ir monolīts elements, daudz stabilāks nekā mūsdienās izmantojamie lenšu pamati un pamatu sienas.
3. Daudz vienkāršāka hidro un siltuma izolācija
Plāksnes ir vieglāk aizsargāt, neizmantojot papildu vertikālo un horizontālo izolāciju, kas ir nepieciešama, izmantojot tradicionālos lentes pamatus un pamatu sienas.
4. Būvniecības vienkāršība
Plāksnes ir vienkāršs elements, kas izslēdz kļūdu montāžas laikā.
5. Sekla plākšņu izvietošana
Pateicoties iespējai uzstādīt plāksnes pat 0,5 metru dziļumā, ir iespējams samazināt būvbedres apjomu un izrakšanas laiku.
6. Grunts nestspēja
Ņemot vērā nenozīmīgās slodzes, kas tiek izdarītas uz grunti, kā tas notiek, būvējot ar tradicionālajām metodēm, mums palielinās objektu izvietošanas iespējas vāji nesošās gruntīs.

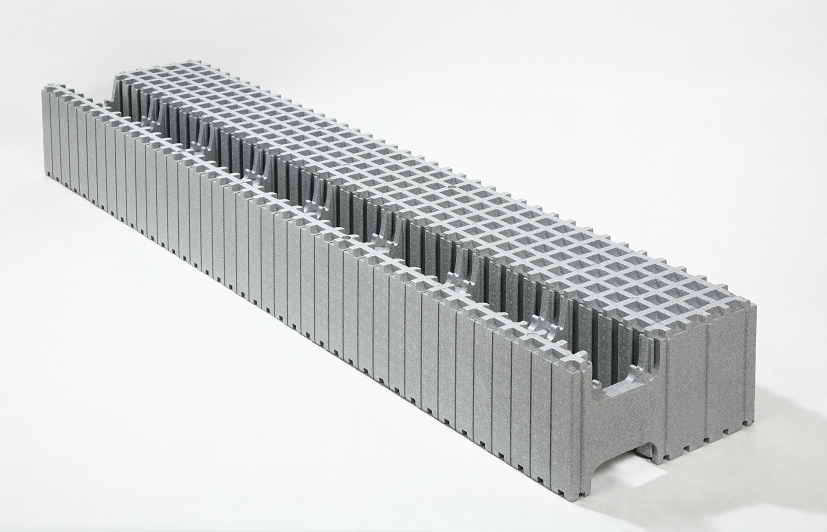

IZDODOM sienu sistēma – tie ir vairāk nekā 200 elementi, kurus iespējams savienot savā starpā kā klucīšus, lai iegūtu nepieciešamo mājas lielumu un formu, turklāt nodrošinot augstu ēkas energoefektivitāti.
Tie ir pāsrsegumi, uzgaļi, gatavie stūri un citi noderīgi elementi.

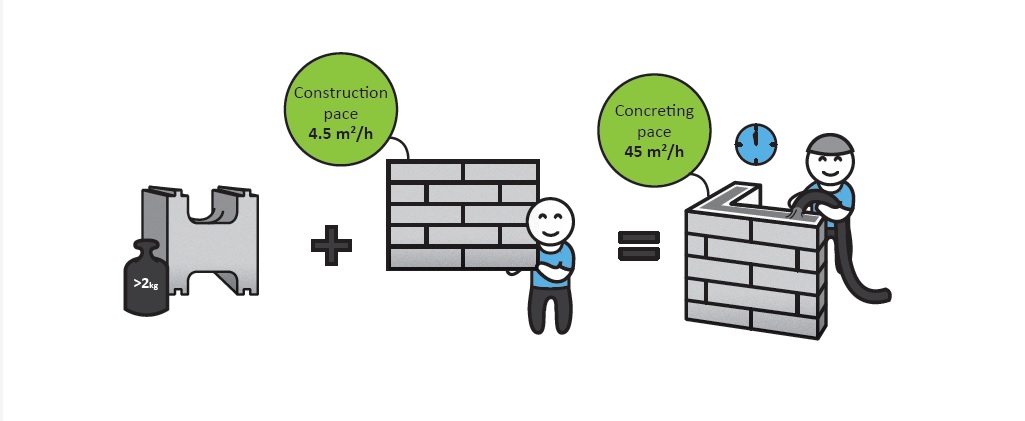

Pateicoties pamata moduļu elementiem, kuri ir divus metrus gari un 25 cm augsti, var veikt lielākās daļas ēkas montāžu apmēram 3-4 dienās, atkarībā no ēkas apjoma un sarežģītības.
Izmantojot betona sūkņus, aizpildot dobumus ar betonu C20/25, betonēšana aizņems aptuveni 3 stundas.
Salīdzinot ar tradicionālo sienu konstrukciju būvniecību, kur standarta laika patēriņš tiek pieņemts 2-2,5 h/m², neskaitot izolāciju, salīdzinājums ir iespaidīgs.
No daudzveidīgā IZODOM elementu klāsta var izveidot dažādu formu un stilu ēkas.
IZODOM tehnoloģija ļauj būvēt sienas bez “aukstuma tiltiem” ar 25 cm izolāciju.
Šī tehnoloģija ir ļoti populāra un izmantota Vācijā, Francijā, Nīderlandē un Skandināvijas valstīs, tai ir nozīmīga loma siltumizolācijas kvalitātes nodrošināšanā.
IZODOM tehnoloģijas sienu elementi raksturo:
– siltumvadīšanas koeficients U = 0,10W/m²
– aukstumu tiltu neesamība
– IZODOM izolācija ir līdz 250 Kpa, kas ir 3x vairāk nekā standarta EPS-F70
– 2 bloki uz 1 m²
– viena bloka gabala svars ir līdz 6 kg
– nesošās sienas tikai 45 cm biezas
Būvniecības tehnoloģiju tirgū ir pieejamas daudzas tādas tehnoloģijas, kas ļauj konstruēt un izveidot pārsedzes. IZODOM piedāvā sistēmu, kas ļauj būvēt daudzrievu pārsedzes, izmantojot visvieglākos, proti, putuplasta pildelementus.
Daudzrievotās Izodom pārsedzes ir vieglas.
1 m² šādas pārsedzes sver tikai 180 – 200 kg, kas ļauj samazināt sienu nestspēju
Nosakot nepieciešamo tipveida armatūru rievām, var noslogot pārsedzi robežās no 4 kN/m² (dzīvokļu būvniecība) līdz 16 kN/m² [1,6 tonnas/m² ] (sabiedriskās un ražošanas ēkas).
IZODOM pārsedzes produkti tāpat ir piemēroti, lai izveidotu zaļās, apvērstās pārsedzes, pārsedzes, kas ir savienotas ar jumtu, kā arī terases virs dzīvojamām telpām.
Pārsedzes elementus un armatūru pielej ar betonu. Betons iekļūst padziļinājumos, veido konstruktīvās dzelzsbetona sijas un virsējo pārseguma plāksni. Pārsedze monolīti savienojas ar sienām sasaistes plaknē, tādā veidā rodas kompakta un pamatīga konstrukcija.
Starp IZODOM pārsedzes elementiem ievieto saliktas armatūras sijas, ko piegādā IZODOM. Atkarībā no telpas platuma iespējams piemeklēt nepieciešamā garuma sijas, pat 7,8 metrus garas. Virs elementiem ievieto pārsedzes plāksnes armatūru. Armatūra balstās uz nesošajām sienām.
Garu pārsedžu gadījumā, vai, ja nepieciešama īpaša izturība, tās nestspēju ir iespējams palielināt, izmainot siju (ribu) konstrukciju. Izvietojot uz STP pārsedzes papildu STN uzliku ar 5 cm biezumu, palielinām ribas augstumu. Standarta ribas augstums ir 20 cm, ar vienu uzliku STN – 25 cm, bet ar divām STN uzlikām – 30 cm.
Dzelzsbetona pārsedzes plāksne ar biezumu 6 cm balstās uz horizontālām sijām – ribām, kas ir izvietotas 75 cm attālumā. Visi konstruktīvie elementi stiprinās pastāvīgi nesošajās sienās.
Zīmējumā nav redzami apakšējie putuplasta elementi, kas tika noņemti, lai varētu skaidri saskatīt konstrukcijas elementus.
Pasīvās mājas būvniecību var veikt viegli un ātri. Būvniecību var iedalīt 9 soļos. Attēlotie soļi ir aptuveni 150 m² lielas privātmājas būvniecībai. Šī māja tika uzcelta atbilstoši projektēšanas standartiem, izmantojot Neopor SUPERKINGBLOCK blokus (45 cm). Šī ēka tika pilnībā pabeigta 5 nedēļu laikā.
1. solis
Pamata plāksne
2. solis
Sienu elementi
3. solis
Ūdens – kanalizāciju tīkli
4. solis
Betonēšana
5. solis
Pārsedzes plākšņu sagatavošana betona liešanai
6. solis
Elektroinstalācija
7. solis
Iekšējā apdare. Apmetums uz ģipša bāzes
8. solis
Ārējās fasādes apdare
9. solis
Pasīvā māja
Lielgabarīta spāru izolācijas jumta plāksne ir paredzēta spāru tipa koka jumtu siltumizolācijai. Tās otrs pielietojums ir plakano jumtu, kā arī dzelzsbetona jumtu, kas savienoti ar pārsedzēm, siltumizolācijai.
Abiem plākšņu veidiem ir āķu slēdzenes pa kontūru. Šīs slēdzenes savieno vienu otrai līdzās esošas plāksnes vienotā monolītā siltuma izolācijā, kas nepieļauj siltuma svārstības, kuras parasti rodas klasisko putuplasta plākšņu, ko lielākoties pašlaik izmanto būvniecībā, salaiduma vietās.
Turklāt šīm plāksnēm ir 10 mm plati kanāliņi, kas ir izvietoti ik pēc katriem 100 mm. Šie kanāli ir izveidoti, lai no plāksnes virsmas novadītu kondensātu un ūdeni no iespējamiem izveidotā jumta seguma nelīdzenumiem.
Šo kanālu konstrukcija ļauj novadīt ūdeni no jumta virsmas ar slīpni, kas pārsniedz 11 grādus. Ja nepieciešams palielinātu uzstādāmā jumta siltuma izolācijas materiāla biezumu, varam izmantot parastas putuplasta loksnes, lai aizpildītu tukšumu starp spārēm.
IZODOM jumta plākšņu priekšrocības:
